問題描述
怎樣實現自動按順序發布多張圖紙，而不用逐一手動點開每個文檔的快捷方便的方法。
解決方法

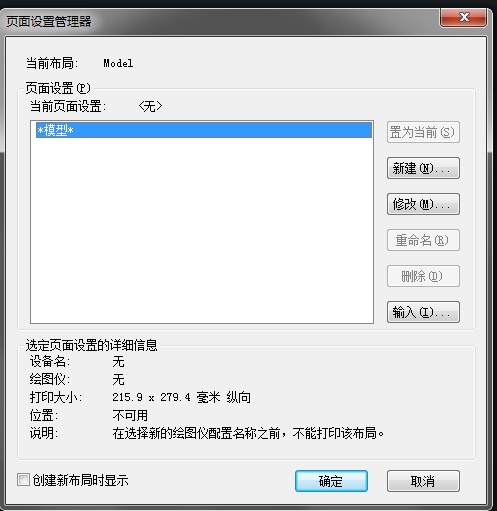

首先在繪圖區左下角找到模型選項卡，單擊右鍵打開右鍵菜單，選擇【頁面設置管理器】。

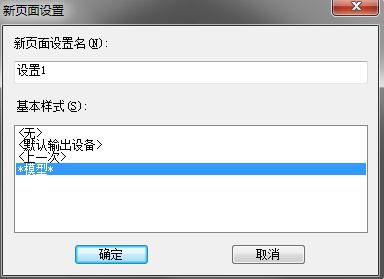

在頁面設置管理器對話框中點擊【新建】按鈕，此時彈出新建頁面設置對話框，輸入【新頁面設置名稱】，勾選頁面設置管理器最下方的創建布局時顯示選項，然后點擊確定。

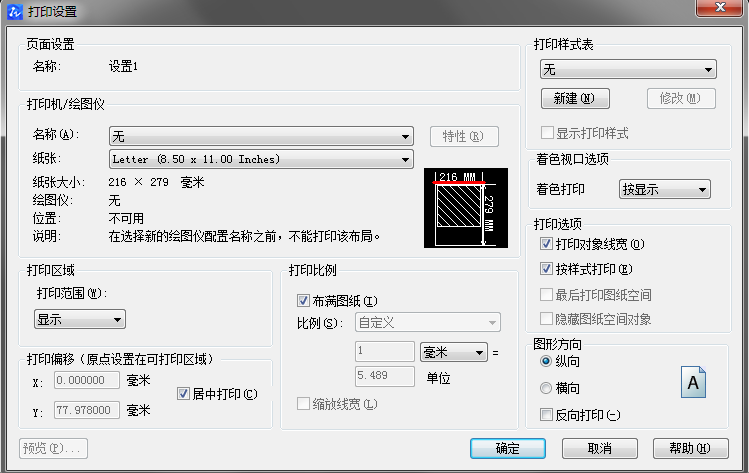

按要求設置打印參數，單擊【確定】。
打開CAD命令行，輸入【PUBLISH】命令，然后按確定執行，就會打開【發布】對話框。
點擊添加圖紙按鈕選擇需要發布的發布文件,可以隨意在【圖紙名】列表框拖拽圖紙調整圖紙排列順序。
此時選擇全部圖紙，打開【頁面設置】的下拉列表，選擇之前創建了的頁面設置名稱，也可以重新選擇【輸入】選項，從其他圖形輸入頁面設置。
這個時候點擊【發布選項】，即可打開【發布選項】對話框。
按要求設置輸出位置，默認輸出位置為打印到文件。保存圖紙列表，將當前圖形列表另存為DSD文件，方便以后調用。
最后根據選擇的打印機/繪圖儀或者直接選擇PDF或DWF格式生成發布結果。
