CAD怎樣設置打印戳記？
如何在CAD圖紙中添加打印戳記呢？
1.首先，我們打開CAD軟件。
2.點擊“打印”彈出對話框，勾選“打開打印戳記”，然后點擊后面的按鈕打開“打印戳記”對話框。

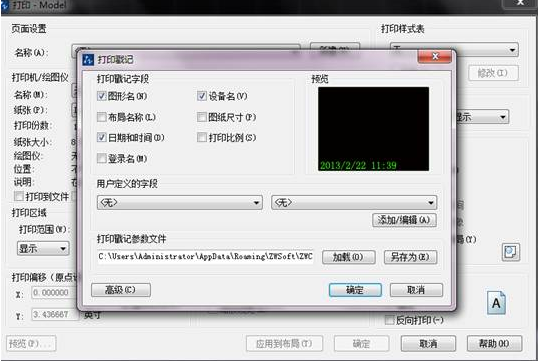

3.在打印戳記對話框中，我們可以勾選一些預設的戳記，如圖形名、設備名、布局名稱、圖紙尺寸、日期和時間、打印比例、登錄名等。點擊“用戶定義的字段”下的“添加/編輯”按鈕可以添加自己需要的特殊戳記；打印戳記的參數還可以保存然后在打印其他圖紙時加載。

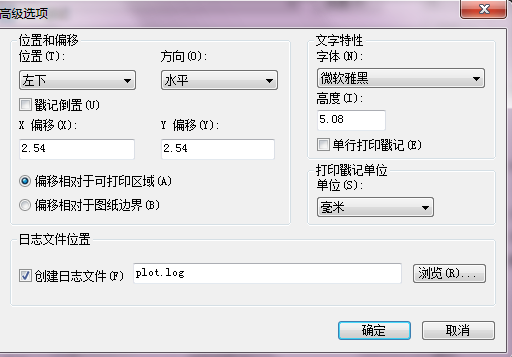

4. 我們單擊對話框底部的“高級”按鈕，會彈出“高級選項”對話框，可以設置戳記在圖紙中的位置，字體、單位等等參數，如下圖所示：
這樣就設置完成了！
