CAD如何設置環形陣列

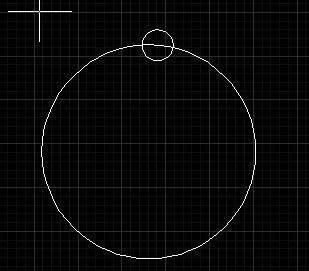

CAD陣列設置技巧，CAD陣列是我們經常用的，陣列分兩種，一種是矩形陣列，有點像excel表格一樣，橫是多少行，豎是多少列，最終整體外觀呈現矩形形狀；另一種是環形陣列，像那個繩子轉圖形一樣，最終圖形整體外觀呈現圓形形狀。CAD默認的一般是矩形陣列，如果需要準換成環形陣列，按照本文的步驟來設置就可以了。如，我們要下面的的小圓圍繞著大圓做環形陣列，該怎么去操作呢？
1.首先我們輸入命令符“array”，進入陣列設置面板。

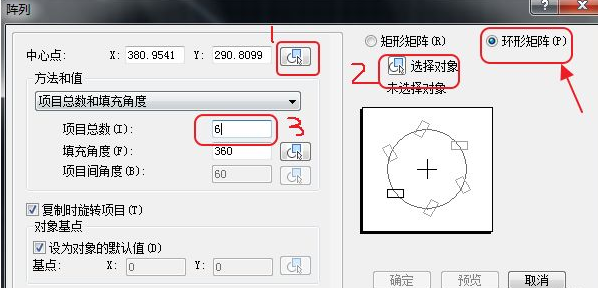

2.我們選擇“環形陣列”，然后在1區域拾取要環繞的中心點。2區域選擇對象， 注意這個對象是要環繞的對象，就像圖形中的小圓。3區域選擇環繞密度，也就是環繞中心點的要重復多少個圖形。
3. 就這樣我們就可以看到，大圓的圓弧上已經被六個小圓環繞了，操作起來是不是很簡單呢！
