CAD平面圖標高技巧

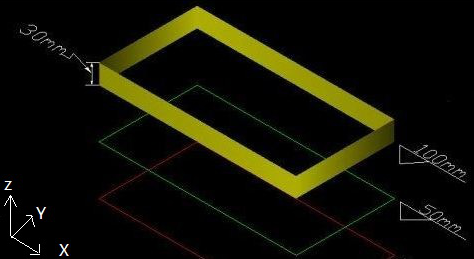

在中望CAD中構造平面是三維空間中一個特定的平面，為三維坐標系中XOY平面。構造平面主要用于放置二維對象和對齊三維對象。我們創建的二維對象都位于構造平面上，柵格也顯示在構造平面上，如下圖所示:
1. 我們?cè)谶M(jìn)行三維繪圖時，如果沒有指定Z軸坐標，或直接使用光標在屏幕上拾取點，則該點的Z坐標將與構造平面的標高保持一致。
2. 默認情況下，構造平面為三維坐標系中的XOY平面，即構造平面的標高為0。也可以改變構造平面的標高，可直接在與XOY平面相平行的平面上繪圖。
3. 標高是指中望CAD中默認的Z坐標值，默認情況下的標高值為0.當命令行中只輸入坐標點的X,Y值，或使用光標在屏幕上拾取點時，中望CAD自動將該點的Z坐標值指定為當前的標高值。
4. 標高命令如下：
命令：elev
指定新的默認標高<0.0000>:
指定新的默認厚度<0.0000>：
溫馨提示：
當我們的坐標系發生變化時，中望CAD自動將標高設置為零，并將標高值保存在系統變量Elevation中，可以直接修改該系統變量，從而改變當前的標高設置。
