新手福利:清收下這些CAD快捷鍵吧!
鍵盤上面這么多鍵,是不是每一個按鍵在CAD中都有對應的作用的呢?
事實上,這個問題還真的回答不了。
不過,我們應該把方向轉移,不去探究每一個鍵到底有什么用,而是確定并掌握,那些鍵對自己有用。
今天整理了一些常見的CAD快捷鍵以及作用,新手小伙伴不妨收藏慢用。

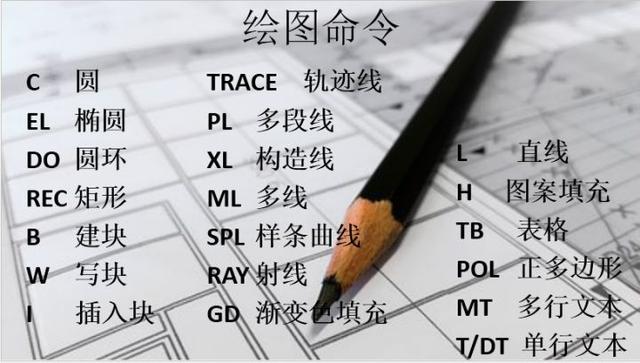

1、繪圖命令
繪圖命令應該是大家用得比較頻繁的。
再補充兩個圖上沒有的

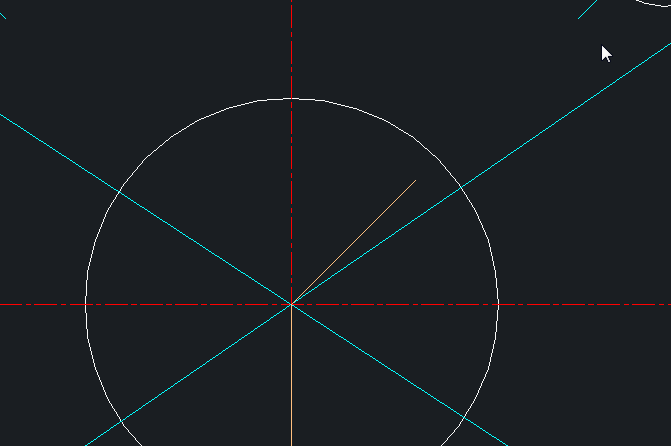

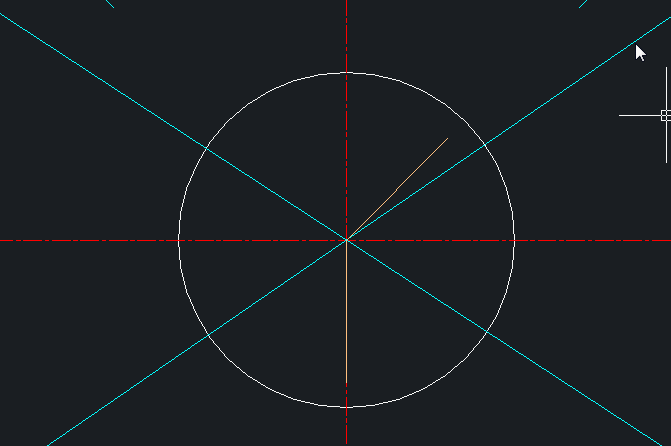

RC圓弧線,介紹兩種畫法
第一種是指定圓弧的起點中點(端點)
或者指定圓弧圓心,通過半徑來畫
面域,把由線條組成的封閉圖形變成一個面,這樣才能進行相應的差并交集運算,也可變成成為一個實體。

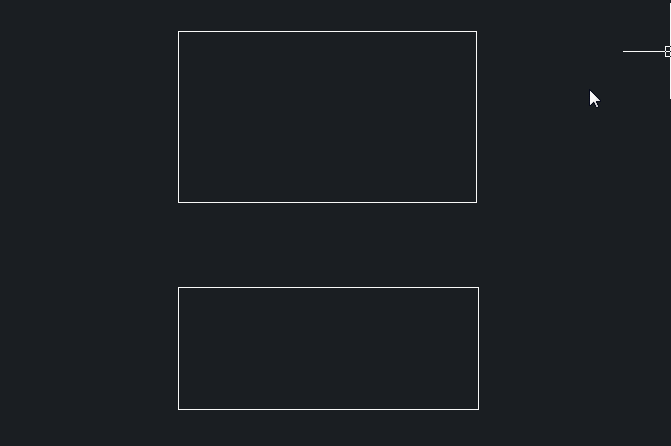

如下圖,上面是面拉伸,完成后為三維實體,下圖是線條拉伸,完成后是只是4個面的中空?qǐng)D形。

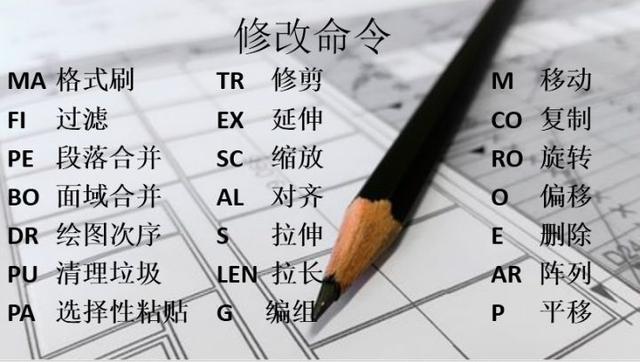

2、修改命令
早前經常提到,修改命令是用得最多的

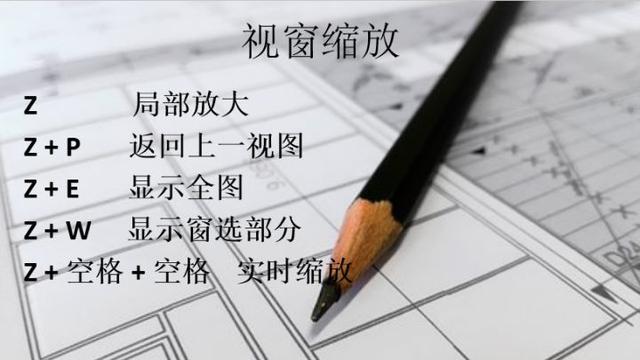

3、視窗縮放快捷鍵

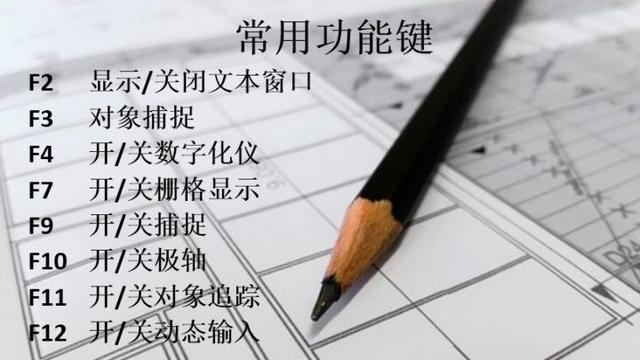

4、F快捷鍵

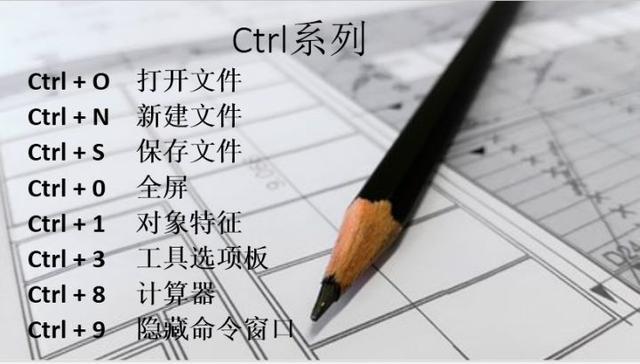

5、CTRL系列快捷鍵
