    增強屬性編輯器是一個對塊的模板，大家可以通過增強屬性編輯器填寫定義好的塊的部分，可以使用塊屬性管理器修改塊定義中的屬性。 那CAD種如何使用增強屬性編輯器？具體步驟如下：

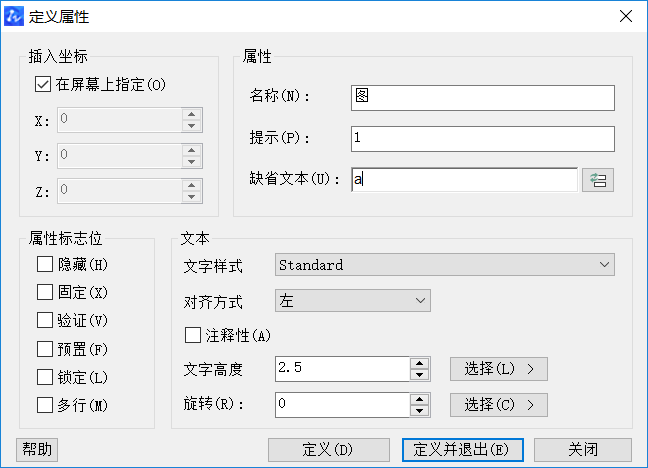

1、首先打開CAD軟件，在命令欄輸入att回車，看到如下對話框，輸入信息后確定。

2、確定之后，會出現“標記”選項內的內容，然后點擊鼠標放到圖框中的一個位置會看到的“1”則是確定后的結果。

3、重復步驟1，在命令欄輸入“att”命令，得到的結果放到指定位置，步驟二會出現白色的對話框是雙擊“1”的結果。

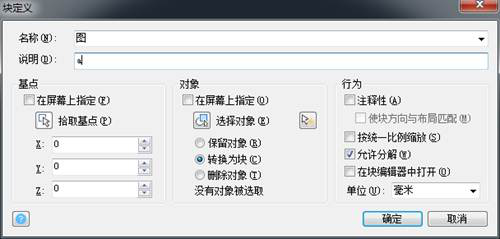

4、“1”和“2”是兩次att命令后的結果。下面要進行的步驟是，把圖框和“1”“2”都選中，定義成塊（塊命令為“b”），定義成塊后會出現如下對話框，在這個對話框中，左側是“提示”項中的內容，右側輸入框中的內容為“默認”項中的內容，然后確定或關閉此對話框。

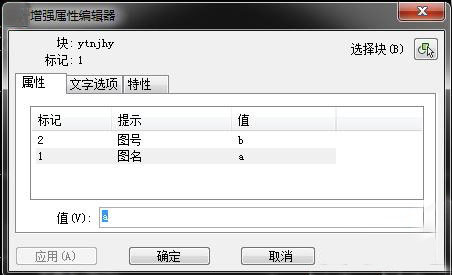

5、 確認后，雙擊“a”或“b”，會出現一個對話框。

6、此對話框中，有“屬性”“文字選項”“特性”三個大選項，每個選項里面會有一些內容。先看“屬性”選項，“標記”“提示”“值（前面g默認）”的內容是無關緊要的，方便你去觀察；后面的“文字選項”“特性”是調整如文字大小、顏色、樣式等。

7、在上述對話框中輸入“屬性”選項中的值“a”改成“平面圖”；“b”改成建施1“。確定之后，會看到“a”——“平面圖”，“b”——“建施1”。你可以把此塊多個復制，雙擊其中的兩個“值”，是可以輸入自己想要的內容的，而不會改變前面塊的內容，不像直接的塊一樣，改了其中一項，后面復制的塊都會改變，這樣我們就可以在圖框中添加多個att命令，放到多個位置，在定義成塊，修改其中的圖名、圖號什么的。

注意事項：att命令后放的位置很重要。

以上就是關于如何增強屬性編輯器的方法，歡迎大家多多討論學習。
