CAD中查看某點坐標的方法
CAD是一種專業的制圖軟件，在使用CAD過程中，可能需要查詢某一點的坐標，明確其位置，但是一時不知道如何查詢。今天我們來看一下如何通過ID命令查看CAD中指定點坐標，運用起來非常方便，我們來看一下具體步驟吧：
1.首先打開CAD軟件，接著加入需要查詢某位置處的圖。

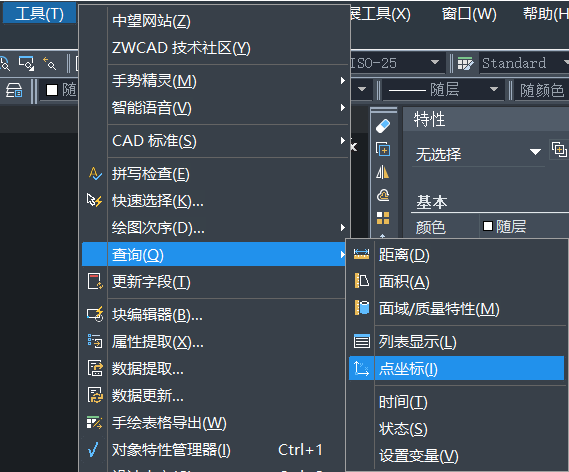

2.然后在菜單欄上找到并點擊“工具”按鈕，在彈出的下拉菜單中，點擊“查詢”按鈕。
進入查詢欄目，選擇并點擊“點坐標”， 或直接在下方命令行中輸入快捷鍵ID命令。

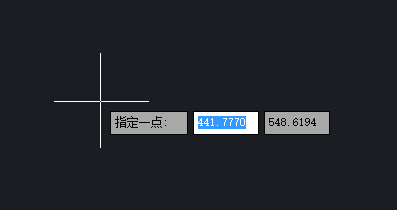

3.根據要求指定需要查詢的點，使用鼠標，捕捉到需要查詢點。指定需要查詢的點，即可顯示當前點的坐標。
4.如果需要重復查詢，直接回車?yán)^續指定點即可。
CAD中查詢坐標的方式簡單方便，掌握這一技巧可以幫助大家更好地進行圖形繪制，希望這一方法對正在學習CAD的小伙伴有所幫助。
