在使用CAD軟件過程中，可能因為各種原因會出現繪圖錯誤，我們整理了大家在使用CAD繪圖時常見的幾種錯誤，大家可以參考來檢查，盡量減少錯誤的出現，具體如下：

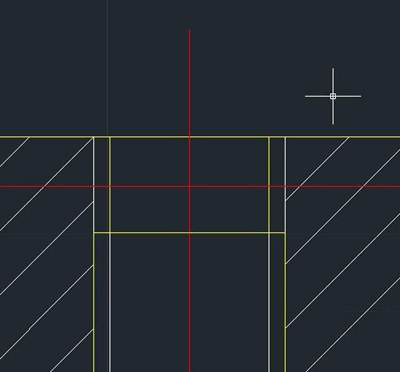

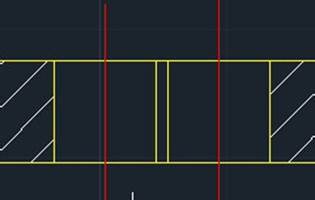

1.兩個距離比較近的孔之間沒有打剖面線

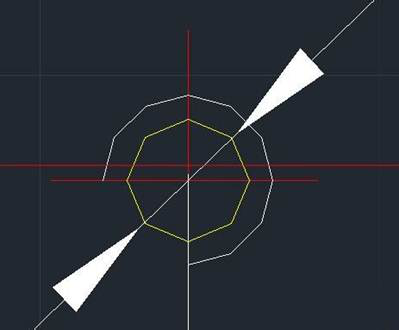

2.一些箭頭沒有打在正確的位置上

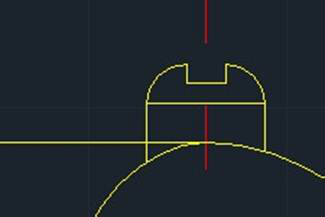

3.裝配好的螺栓上剖面線應打到粗實線上

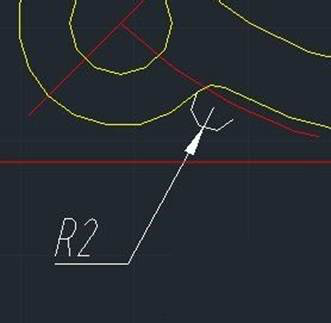

4.標注不符合要求

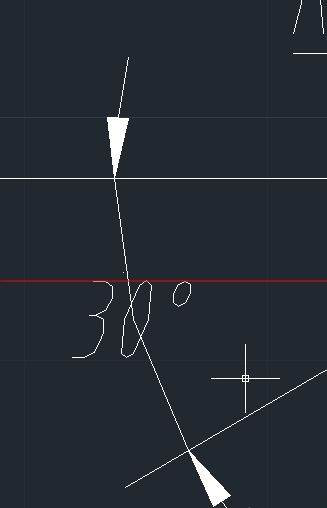

5.由于距離近，角度標注中間沒有斷開

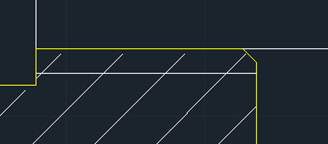

6.在打剖面線后對圖形編輯，導致剖面線不符合要求
7.在把已經標注的圖形旋轉時導致文字旋轉錯誤，一些圖線沒有全部修剪掉

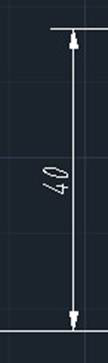

8.在不同比例的圖像間復制導致標注錯誤
以上總結介紹了8種在使用CAD繪圖中常見的錯誤，正在學習CAD的小伙伴可以多多辨認，盡量減少這些錯誤的出現。
