用CAD繪制圖形時，如何快速出計算圖形的數量呢，今天簡單分享一種方法：

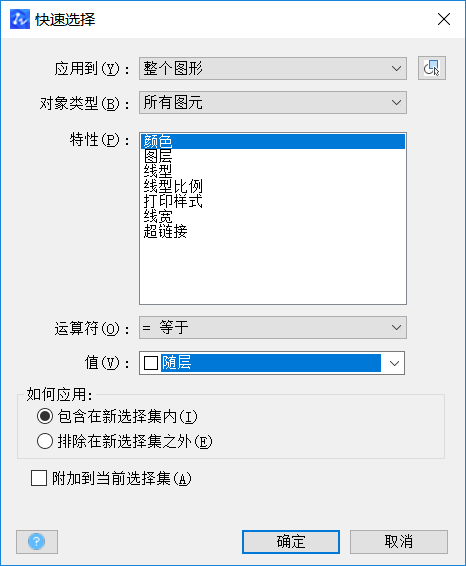

1.在打開的CAD圖紙中，下方命令行輸入快捷鍵命令“QSELECT”，彈出“快速選擇”窗口，如下圖所示：
2.接著在對象類型（B）中點擊選擇“所有圖元”；在選擇搜索范圍內選擇已知圖形，應用到“當前選擇”：
3.然后選擇特性，如線寬、顏色、線性比例、圖層等。

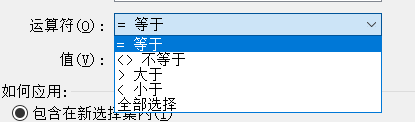

4.繼續對運算符進行選擇，有大于、小于、全選、等于、不等于五項：

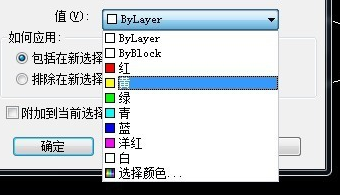

5.進行值的選擇，不同的特性所對應的值會不一樣：
6.點擊“確定”后命令欄中會顯示符合要求對象的數量，如下圖所示：
