在三維CAD模具設計中，分模是個很關鍵的過程，合理的分型面直接影響到模具的結構和產品的脫模效果，也能提高加工質量。它既考驗?zāi)＞吖こ處煹膶I(yè)技術水平，也考驗工程師的軟件操作能力，需要消耗工程師很大一部分精力。因此，工程師需要選擇一款功能強大又操作簡便的三維設計軟件。國內易學易用的三維設計軟件中望3D有很好的分型工具“拆分面”，使工程師不用會花太多的時間去處理分型面，也方便準確的手動描繪分型線，很大提高了工程師工作效率。下面，我們就通過案例來展示中望3D進行分型工具“拆分面”的，產品圖如下:

圖/ 中望3D分型工具“拆分面”產品圖

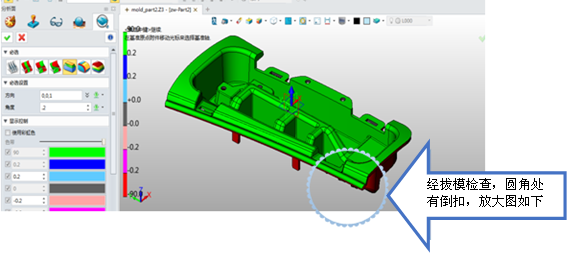

圖/ 中望3D拔模分析后的產品圖

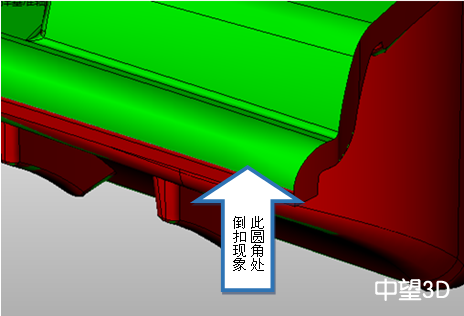

圖/ 圓角處倒扣放大圖

1. 首先在模具模塊，執行命令“拔模”：

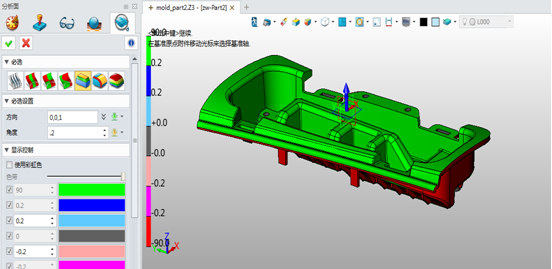

圖/ “拔模”命令

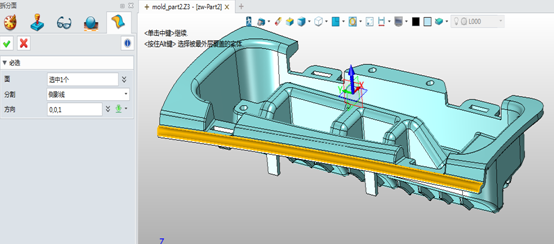

2. 發現倒扣現象，執行命令“拆分面”：按圖示 選擇圓角面，分割 采用側影線 方向 選開模方向，即 Z軸，點擊確認。

圖/ 拆分面

3. 分割曲面后，如圖所示，把圓角分成了2個曲面，把倒扣分離出來，即提取出來了分型線

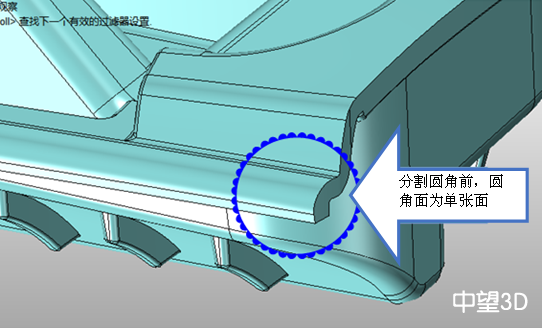

圖/ 分割圓角前

圖/分割圓角后

4. 拆分后，我們?cè)賮矶x型芯/型腔區域，會發現倒扣面自動放置在型芯區域了，如圖所示：

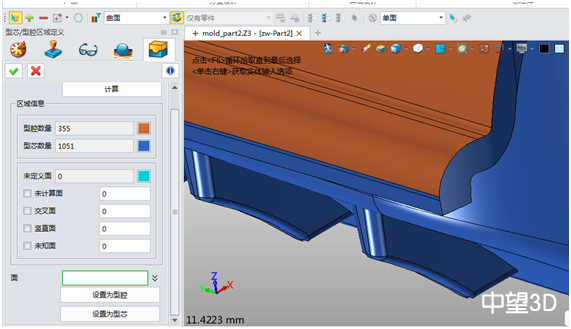

圖/ 定義型芯/型腔區域

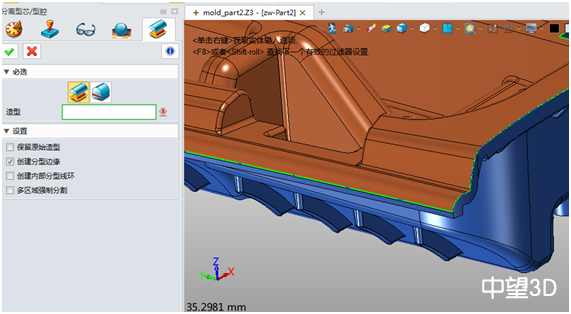

5. 最后，我們執行命令“分離”，系統自動提取出剛才我們拆分面處倒扣分型線。

圖/ 分離型芯/型腔

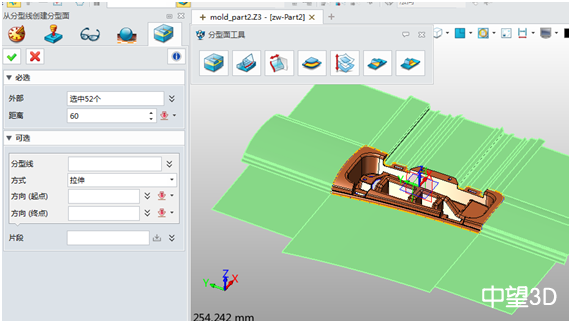

6. 剩下的就是做分型面了，中望3D提供了自動分型面功能，只需設置分型面的長度，快速制作分型面，如圖所示：

圖/ 創建分型面

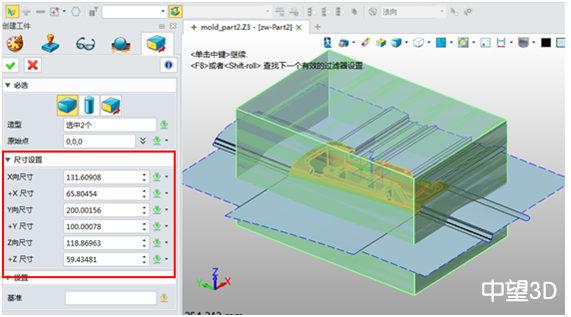

7. 定義模仁，執行命令“工作”，系統根據產品的大小自動生成，也可根據實際情況定義尺寸，圖示框內：

圖/ 執行命令“工作”

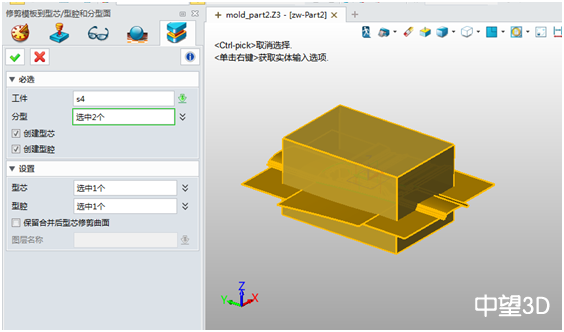

8. 最后，將上 下 型腔分開，執行命令“拆模”，分別選擇工件和分型面：

圖/ 執行命令“拆模”

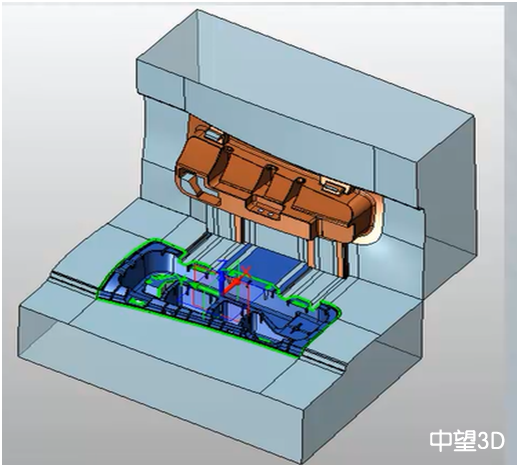

9. 上下 型腔 分離后的結果：

圖/ 上下型腔分離后

通過以上的詳細介紹，相信大家已經充分掌握了中望3D是如何快速提取倒扣處的分型線進行分模的。除了高效完成分模，中望3D還擁有全流程三維模具設計滿足模具企業智能信息化的需求。想了解更先進模具行業的三維設計應用，歡迎免費下載中望3D2015最新精編實戰教程http://www.zw3d.com.cn/special/zhuanqu/list-103.html，有專業模具工程師與各位共享豐富經驗和技巧，還能贏取激活號和豐富獎金！
