倒角命令是設計中經常遇到的,特別是機械設計領域,用于將兩條非平行的相交直線或者多段線做出有傾斜度的倒角。
一般倒角命令的方式有兩種,一種是距離命令,輸入兩段線段的距離,軟件自動連接生成角,第二種是輸入角度和一條線段的距離,軟件自動連接零一條邊。
下面我們以所處四十五度倒角為例子介紹一下倒角命令。
首先我們可以在CAD最上面的工具欄中找到倒角,或者菜單“修改”-“倒角”,又或者直接輸入命令符“CHAMFER”。
然后彈出菜單中有距離和角度。我們選擇輸入“D”距離命令,然后輸入第一條線距離30,第二條線距離也是30.

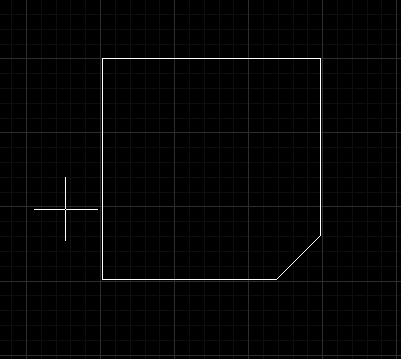

完成后點擊矩形的兩條邊,45度倒角就出來了。
然后我們?cè)賵?zhí)行倒角命令,選擇輸入角度命令“A”。輸入第一條線段距離為30,角度為45度。

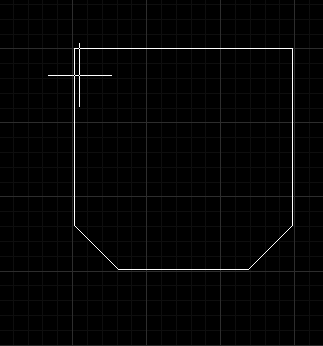

然后點擊矩形。

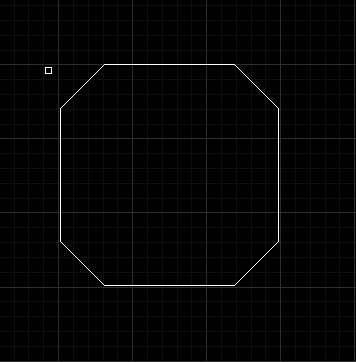

如果想一次性把矩形四個角倒角弄好,設置完第一次倒角命令后,再執行倒角命令時選擇多個命令“M”,然后CAD軟件會自動將上一次執行的數據作為執行數據,一次點擊矩形各條邊即可。
